На примере аварийных работ в Казахстане и диагностики объектов связи в США разбираем, как специалисты локализуют повреждение, сверяют документацию с реальным объектом и ищут первопричину — от старых кабельных линий до инфраструктуры 4G/5G.
Эксперт материала: Ильяс Батыров — инженер-энергетик и специалист по телекоммуникационной инфраструктуре 4G/5G
Энергетическая сеть и объект мобильной связи выглядят как две разные инженерные системы. В одной ток проходит по подземным силовым кабелям, в другой данные передаются через радиооборудование и оптоволокно. Однако аварийная работа в обеих отраслях строится вокруг одной задачи: по ограниченному набору признаков определить, где именно нарушилась цепочка, устранить причину и доказать измерениями, что система снова работает штатно.
Разобрать этот процесс помогает опыт Ильяса Батырова. В Казахстане он работал в аварийно-ремонтной бригаде и производственно-техническом отделе энергетической компании, а с 2019 года занимается строительством, модернизацией и диагностикой объектов 4G/LTE и 5G в США. В этом материале его профессиональный путь важен прежде всего как возможность сопоставить две инфраструктурные отрасли изнутри.
Авария в распределительной электросети начинается не с видимого обрыва. Диспетчер и бригада получают внешние признаки: отключение потребителей, срабатывание защиты, изменение параметров сети. Если линия проложена под землёй, сам повреждённый участок скрыт — его нельзя обнаружить обычным осмотром.
В одном из случаев в Актау повреждение кабельной линии районной подстанции затронуло жилые дома и районную поликлинику. Сначала специалисты определили, какой участок сети связан с отключением, затем обратились к схеме и результатам измерений. Для локализации использовали передвижную электротехническую лабораторию на базе «Газели». Оборудование позволило сузить зону поиска и указало на дефект старого подземного кабеля советского периода, где из-за ухудшения изоляции произошёл пробой.
После этого трассу вскрыли в рассчитанной точке, повреждённый участок восстановили соединительными муфтами, проверили герметичность и надёжность соединения. Только после контрольных операций линию вернули под напряжение. Такая последовательность принципиальна: ремонт считается завершённым не в момент установки муфты, а после проверки электрических параметров и стабильного восстановления питания.
«На другом конце линии находятся не абстрактные потребители, а жилые дома, социальные объекты и люди, которые ждут восстановления электроснабжения», — подчёркивает Ильяс Батыров.
Диагностика опирается на документацию, но старая схема сама может стать источником ошибки. На объектах, с которыми работал Ильяс, часть материалов существовала только на бумаге: листы изнашивались, повреждались, а опытные электрики нередко ориентировались в сети почти по памяти. Такая система зависит не только от качества архива, но и от конкретных людей, которые годами обслуживали линии.
Перевод схем в AutoCAD решает проблему хранения и чтения данных, но не гарантирует их достоверность. Если исходный план неточен или давно не обновлялся, цифровой файл лишь закрепит прежнюю ошибку. Поэтому оцифровка требует полевой верификации: кабельную трассу уточняют с помощью оборудования и измерений, фактическое положение объектов сопоставляют с документацией, а линии привязывают к устойчивым наземным ориентирам.
Именно так Ильяс работал со схемой подстанции и связанной с ней сети, где произошла авария, а затем с другими объектами. Речь шла не о цифровизации электросетей всего города, а о практическом обновлении конкретной технической документации. Главный принцип здесь универсален: схема ценна только тогда, когда совпадает с физической системой.
В телекоммуникационной инфраструктуре неисправность часто появляется сначала как alarm — сообщение системы мониторинга о нарушении работы оборудования, сектора или соединения. Но alarm описывает проявление проблемы, а не обязательно её первопричину. Поэтому диагностика начинается ещё до выезда: команда изучает заявку, доступные параметры, проектную документацию и конфигурацию объекта.

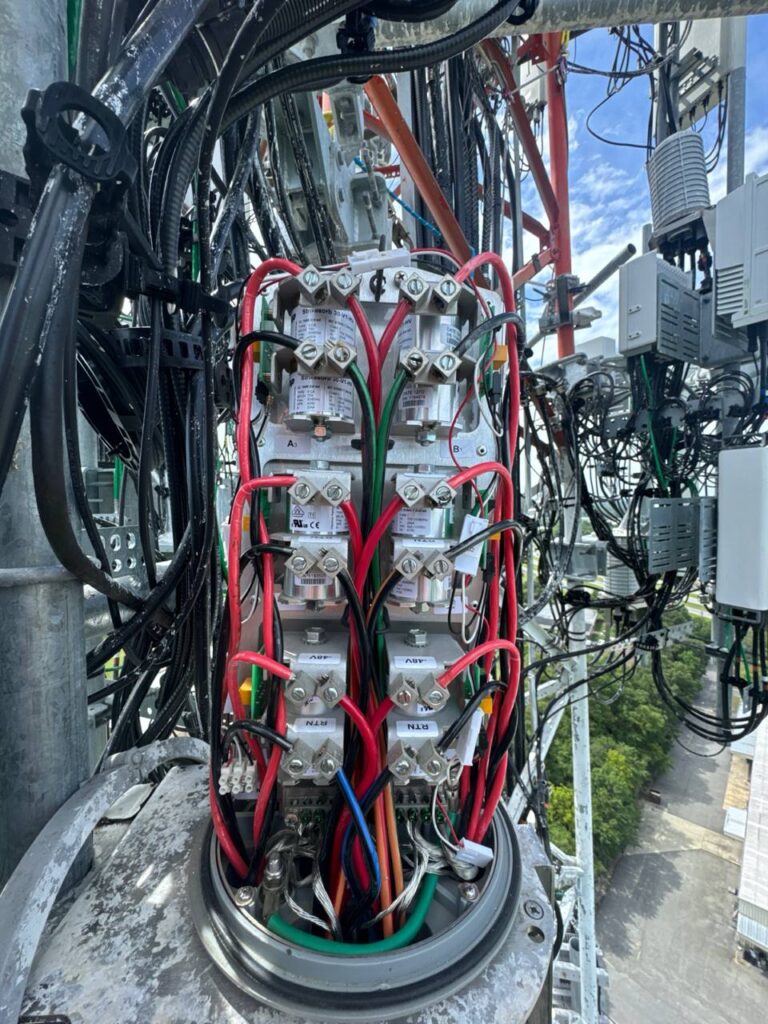

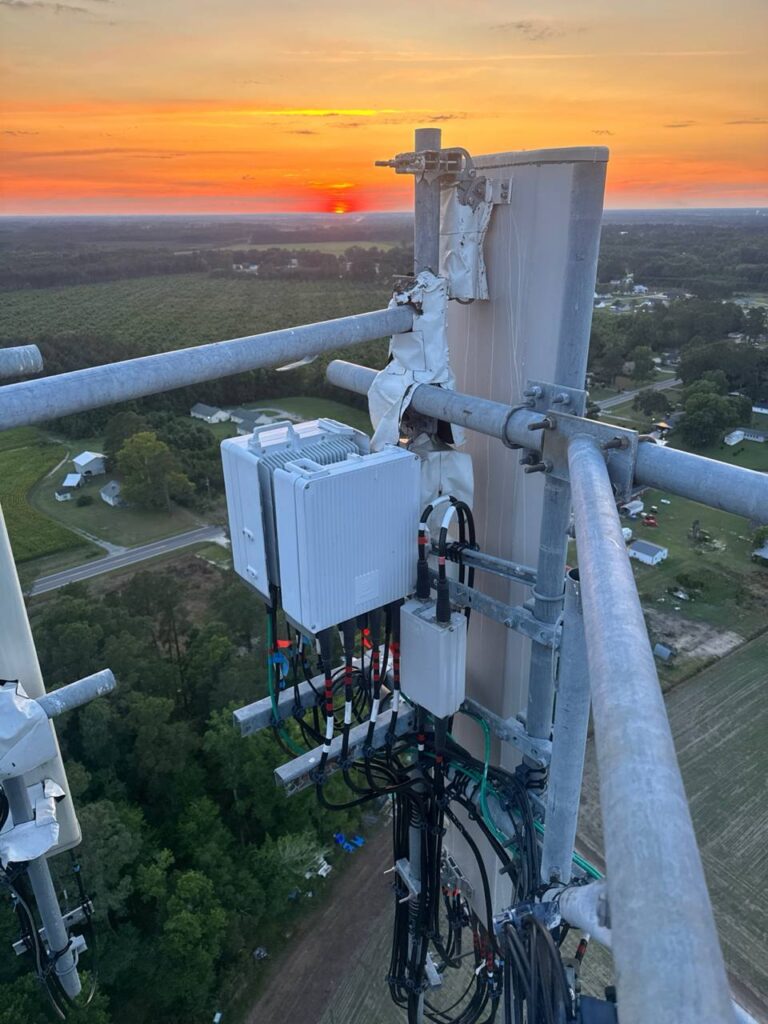

На площадке проверка идёт по цепочке. Сначала исключают проблемы с электропитанием, затем оценивают состояние оптоволоконных соединений, кабелей и коннекторов, радиомодулей и антенн. Одновременно сверяют физические подключения с логической конфигурацией — mapping, который определяет, какой порт и компонент относятся к конкретному сектору или каналу.
Если система сообщает об ошибке радиомодуля или сектора, простая замена указанного компонента может не помочь. Реальная причина способна находиться в оптоволоконном соединении, перепутанном подключении или некорректном mapping в другой части системы. Поэтому инженер последовательно формулирует гипотезы, подтверждает или исключает их измерениями и только затем выполняет ремонт.
После устранения причины объект повторно тестируют: проверяют, исчез ли alarm, соответствуют ли параметры требованиям и восстановилась ли штатная работа. На отдельных проектах к этому добавляются commissioning и integration — ввод оборудования в эксплуатацию и его включение в конфигурацию сети. В практике Ильяса эта работа связана с решениями Ericsson и Nokia, радиочастотными и оптическими измерениями, а также тестированием пассивной интермодуляции (PIM).
В обеих отраслях самое затратное заблуждение — принять первый симптом за причину. Для подземного кабеля точка отключения ещё не показывает точку пробоя. Для объекта связи код ошибки конкретного сектора не доказывает, что неисправен именно радиомодуль этого сектора. Инженер должен восстановить причинно-следственную цепочку и понять, где сигнал перестал проходить так, как предусмотрено проектом.
Рабочий алгоритм можно описать семью шагами: зафиксировать симптом, сформулировать гипотезу, выполнить измерение, исключить неподтвердившиеся причины, локализовать дефект, устранить его и проверить результат. Эта дисциплина защищает от бессистемной замены деталей и повторных выездов.
По словам Ильяса на проекте ACAS его бригада из двух человек обрабатывала около 12–15 диагностических заявок в неделю. Всего команда закрыла более 450 обращений, примерно в 85% случаев устраняя неисправность при первом выезде. Эти показатели описывают конкретный проект и состав команды, но хорошо показывают практическую ценность последовательной диагностики: чем точнее локализована первопричина, тем меньше лишних операций на объекте.
